2L 저장 용량의 캐비닛형 헵타플루오로프로판 가스 소화 시스템, 0°C--50°C 환경용 1.6 MPa 저장 압력

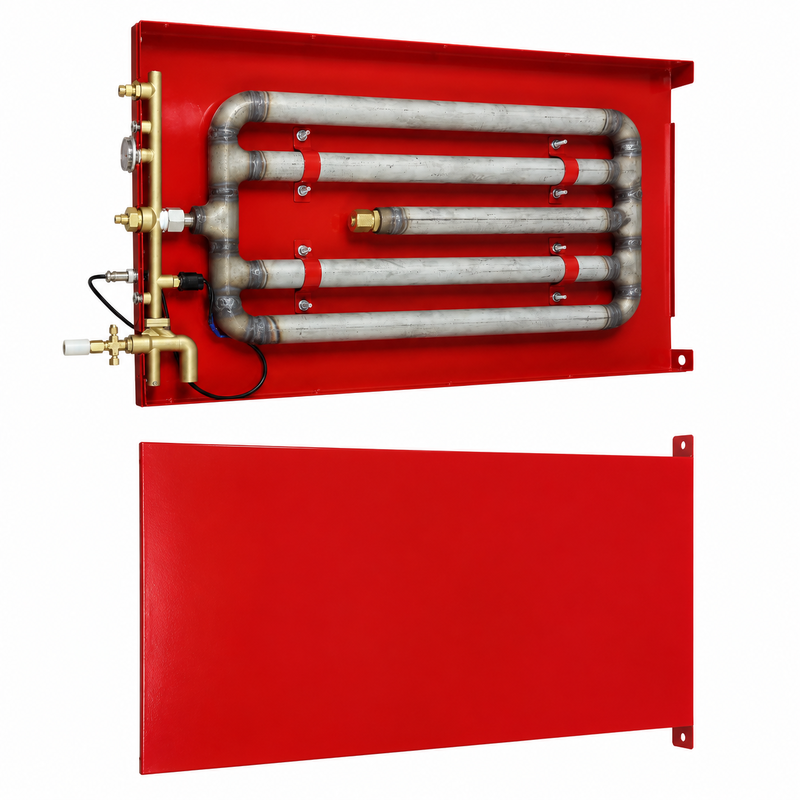

캐비닛 자동 화재 진압 장치 (HFC-227ea / FM200)

제품 소개

본 시스템에 사용되는 소화 약제는 HFC-227ea (FM200으로도 알려짐)로, 화학적 및 물리적 소화 메커니즘을 결합한 청정 기체 화재 억제제입니다. 무색, 무취, 저독성, 비전도성이며 잔여물을 남기지 않아 민감한 전자 장비 및 귀중품에 안전합니다. 비교적 낮은 설계 농도에서 클래스 B (가연성 액체), 클래스 C (가스 화재) 및 전기 화재를 효과적으로 진압합니다.

본 장치는 온도 감응형 유리 구슬과 유연한 화재 감지 튜브의 두 가지 유형의 통합 화재 감지기를 통합합니다. 이 설계는 외부 연기 감지기, 열 감지기 또는 별도의 화재 제어판의 필요성을 제거하여 시스템 아키텍처를 크게 단순화하고 설치 비용을 절감합니다. 당사의 솔루션은 뛰어난 감지 정확도, 캐비닛 설치에 대한 더 나은 적응성, 효율적인 공간 활용 및 기존 캐비닛 구성 요소와의 간섭 없음을 제공합니다.

작동 원리

캐비닛 자동 화재 진압 시스템은 두 가지 독립적인 온도 감응 활성화 방법을 특징으로 합니다:

1. 열 감응 유리 구슬 활성화 – 보호되는 인클로저 내부의 주변 온도가 유리 구슬의 정격 파열 온도 (표준 68°C, 요청 시 맞춤 설정 가능)에 도달하면 구슬이 파열되어 방출 밸브가 즉시 열립니다. 가압된 FM200 약제가 노즐을 통해 즉시 방출되어 보호 구역을 빠르게 냉각시키고 화재를 진압합니다.

2. 화재 감지 튜브 활성화 – 유연한 감지 튜브는 화재 센서 및 방출 라인 역할을 합니다. 튜브가 화재원에 노출되면 (활성화 온도: 160°C ± 10°C), 내부 가스가 빠르게 팽창하여 튜브가 가장 높은 온도 지점에서 파열됩니다. 이 압력 강하는 실린더 밸브를 트리거하고, 소화 약제는 파열된 개구부를 통해 직접 방출되어 필요한 곳에 정확하게 표적화된 진압을 제공합니다.

일반적인 적용 분야

1. IT 및 컴퓨터실의 서버 캐비닛

2. 통신 및 통신 장비 인클로저

3. 은행 및 금융 시스템 제어 캐비닛

4. 다양한 산업 분야의 전기 및 기계 제어 패널

주요 기술 매개변수 및 특징:
캐비닛용 헵타플루오로프로판 가스 소화 시스템 모델 사양:

설치 지침

1. 장치 장착
캐비닛 화재 진압 장치는 표준 캐비닛 내부에 서랍식 설치를 위해 설계되었습니다. 캐비닛의 내장 레일 또는 지지 트레이를 사용하여 장치를 고정하고 전면 패널의 두 개의 장착 구멍을 통해 나사로 고정하십시오.

2. 열 방출 어셈블리 및 감지 튜브 라우팅
열 방출 어셈블리는 제공된 액세서리를 사용하여 캐비닛에 고정해야 합니다. 화재 감지 튜브는 S자 형태로 라우팅해야 하며, 화재 위험에 가장 취약한 영역을 우선적으로 커버하고 케이블 타이로 고정해야 합니다.

3. 설치 전 주의 사항

• 설치, 시운전 및 유지보수 담당자는 장치의 구조, 작동 원리, 성능 사양 및 밸브 구성 요소 기능에 대해 완전히 숙지해야 합니다.

• 장치는 직사광선 및 열원에서 떨어진 곳에 설치해야 합니다.

• 장치가 진동 및 기계적 충격으로부터 보호되도록 하십시오.

• 적절한 브래킷을 사용하여 보호 구역 내에 장치를 단단히 고정하십시오.

4. 구성 요소 연결

• 인터페이스: 장치에는 구리 파이프 인터페이스, 온/오프 스위치, 압력 게이지, 신호 피드백 장치, 감지 튜브 포트, 유리 구슬 어셈블리 및 방출 노즐 (전면 패널)이 있습니다.

• 감지 튜브 설치: 스로틀 포트의 플러그를 제거하고, 감지 튜브를 핀형 커넥터에 삽입하고, 구리 캡을 단단히 조입니다. 위에서 설명한 대로 튜브를 라우팅합니다. 튜브 끝은 표준 플러그로 마감됩니다.

• 신호 피드백: 터미널 마킹에 따라 신호 피드백 장치를 모니터링 시스템에 연결합니다.

유지보수 및 점검 일정

정기 점검을 감독하기 위해 지정된 유지보수 감독관을 배치해야 하며, 모든 활동은 적절하게 문서화해야 합니다.

a. 격주 점검 (주 2회):

• 압력 게이지 판독값이 녹색 (정상) 범위 내에 있는지 확인합니다.

• 컨테이너 밸브 스위치가 "ON" 위치에 있는지 확인합니다.

• 눈에 보이는 이상 또는 손상이 있는지 확인합니다.

b. 분기별 점검:

• 모든 구성 요소에 기계적 손상, 부식 및 코팅 열화가 없는지 확인합니다.

• 명판 라벨이 읽기 쉬운지 확인합니다.

• 약제 용기, 감지 튜브, 방출 호스 및 노즐이 단단히 고정되고 올바르게 연결되었는지 확인합니다.

c. 연간 종합 점검:

• 약제 실린더의 무게를 측정하여 내용물 부피를 확인합니다. 허용 범위: ≥ (실린더 부피 × 1.15 g/L) × 90%. 이 임계값 미만인 경우 재충전합니다.

• 압력 게이지가 녹색 영역을 벗어나면 무게를 측정합니다. 약제 손실이 10%를 초과하면 약제를 보충하고 시스템을 재압축합니다.

• 감지 튜브의 변형, 부식, 물리적 손상 또는 노화 징후를 검사합니다.

• 실린더 유지보수는 압력 용기에 대한 해당 지역 규정 (예: "가스 실린더 안전 감독 규정")을 준수해야 합니다.

안전 주의 사항: 우발적인 활성화를 방지하기 위해 승인되지 않은 인원은 이 화재 진압 시스템의 어떤 구성 요소도 만지거나 조정해서는 안 됩니다.

포장 및 배송

주문하신 제품이 완벽한 상태로 도착하도록 엄격한 포장 절차를 시행합니다:

내부 포장:
각 캐비닛 화재 진압 장치는 먼지 유입 및 표면 긁힘을 방지하기 위해 정전기 방지 보호 필름으로 개별적으로 포장됩니다. 압력 게이지 및 감지 튜브를 포함한 모든 민감한 구성 요소는 운송 중 움직임을 방지하기 위해 추가 쿠션 재료로 고정됩니다.

외부 포장:
제품 모양에 맞는 고밀도 폼 인서트가 있는 맞춤 설계된 고강도 상자에 장치를 넣고, 뛰어난 충격 흡수 및 진동 저항을 제공합니다.

목재 상자 (크레이트):
국제 배송의 경우, 모든 장치는 ISPM 15 표준을 준수하는 건조 및 열처리된 목재로 제작된 수출 등급 목재 상자로 보강됩니다. 크레이트에는 다음이 포함됩니다:

• 추가 충격 보호를 위한 내부 폼 패딩

• 구조적 무결성을 위한 안전한 스트래핑 및 강철 보강 모서리

• 적절한 물류 처리를 위한 명확한 취급 라벨 ("깨지기 쉬움", "이쪽으로", "건조하게 유지")

배송 장점:

• 표준 리드 타임: 주문 수량에 따라 15~30일

• 유연한 배송 옵션: 해상 운송, 항공 운송 또는 특송 (DHL, FedEx, UPS)

• 전체 컨테이너 적재 (FCL) 및 부분 컨테이너 적재 (LCL) 모두 지원

• 전문 수출 서류 제공: 상업 송장, 포장 명세서, 선하 증권, 원산지 증명서

당사의 견고한 포장은 중동, 동남아시아, 아프리카 또는 기타 글로벌 시장으로 배송되더라도 장비가 목적지에 안전하게 도착하도록 보장합니다.
