기계류 및 변압기실을 위한 자동 거품 화재 진압 시스템

1 장치 소개

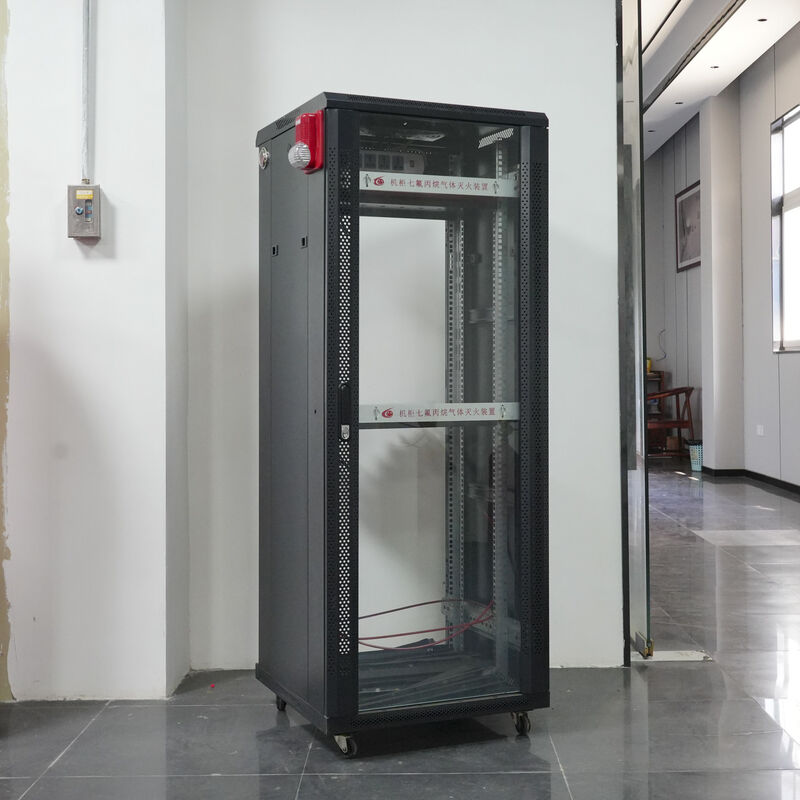

서버 랙 소방 장치는 우리 회사가 독립적으로 개발 한 혁신적인 자동 소방 제품입니다.그것은 특히 개발 된 자동 화재 소멸 장치입니다장비 캐비닛. 서버 랙 소방 장치는 온도 감지 감지 및 소방 통합 기계 또는 사전 제조 된 소방 장치로도 알려져 있습니다.그것은 화재 소방 물질 저장 장치를 미리 조립 하는 소방 장치입니다., 전송 파이프, 노즐, 껍질, 압력 표시기, 화재 감지기, 신호 피드백 장치 등 독립적인 소방 장치로.서버 랙 화재 진압 단위는 단위 독립적인 장비 캐비닛의 모든 종류에 적합합니다, 소방 장치의 한 세트는 하나 이상의 장비 캐비닛을 보호 할 수 있습니다.

이 장치에 사용 된 소방약될 수 있습니다.HFC-227EA(FM200) /FK-5-1-12 (Novec1230라고도 불립니다.).FM200과 Novec1230 모두 있습니다.청정 가스 소화약, 주로 화학 소화용, 또한 물리적 소화용. 그것은 무색, 무맛, 낮은 독성, 비전도, 비오염 보호 물체, 재산 및 정밀 시설에 손상을 일으키지 않습니다, 낮은 화재 농도,신뢰성 있는 소화기 B급이 장치에는 두 종류의 화재 감지기가 있습니다. 하나는 온도를 감지하는 유리 공이고 다른 하나는 화재 감지 튜브입니다.그것은 연기로 구성 된 전통적인 화재 감지 시스템이 필요하지 않습니다, 온도 및 화재 컨트롤러 화재 탐지 실현. 우리의 제품은 더 잘 탐지 및 화재 소멸 기능을 수행 할 수 있습니다.그리고 장비 캐비닛의 설치에 더 잘 적응 할 수 있습니다, 더 많은 공간을 절약 할 수 있습니다, 장비 캐비닛의 구성 요소에 영향을 미치지 않습니다.

2서버 랙 소방 시스템의 적용

2.1 IT 및 컴퓨터 시스템 서버 캐비닛·

2.2 통신 시스템 및 통신 시스템의 서버 캐비닛에서·

2.3 은행 장비의 컨트롤 캐비닛·

2.4 기계 장비 및 다른 산업의 다양한 제어 캐비닛.

3작동 원리

의서버 랙 소방 장치두 개의 시작이 있습니다 모드 의온도 감지: 온도 감지 유리 공과 화재 감지 튜브 보호 부위의 주변 온도가 온도 민감한 유리 공에 의해 설정된 온도에 도달하면 (68°C, 또한 고객의 요구 사항에 따라 선택할 수 있습니다), 온도 민감한 유리 공은 즉시 터지고, 즉시 화재 미디어 방출 파이프를 열고,장치에 저장된 가스 소화제는 보호 구역을 냉각하고 불을 끄기 위해 즉시 노즐에서 배출됩니다.다른 시작 모드는 화재 탐지 튜브를 화재 탐지 장치로 사용하는 것입니다.화재 신호의 기원 (160°C±10°C), 화재 감지 튜브의 가스는 빠르게 팽창합니다. 마지막으로 튜브의 가장 높은 온도에서 노즐이 폭발합니다.그리고 그 다음 화재 소각 물질의 저장 장치가 열릴 것입니다화재 탐지 튜브는 냉각 및 소멸을 실현하기 위해 폭발 포트에서 스프레이됩니다.

4주요 기술 매개 변수 및 특성

4.1서버 랙 소방 장치의 모델 및 사양

4.2화재 탐지 튜브의 기술적 매개 변수

4.3M아인 부품s의1개 또는 여러개ᄋ 연결 구성

노즐	압력 측정기	스위치	압력 스위치	온도 감지 유리 공	화재 감지 튜브

4.3.1 온도 감지 유리 공의 온도 설정 값:68°C (또한 고객의 요구에 따라 온도를 선택할 수 있습니다.)

4.3.2 화재 감지 튜브의 온도 설정 값:160°C±10°C;

4.3.3 그렇지 않아요∙t 전원을 켜야 합니다.

4.3.4 제품 시리즈가 완전하고 설치가 유연하고 편리하며 작업이 정확합니다.

4.3.5 신뢰성, 편리한 작동 및 유지보수, 별도의 실린더 공간을 설계할 필요가 없으며, 프로젝트 투자가 적다.

4.3.6 독립적인 화재 탐지 및 소화 기능을 갖춘 소방 장치입니다.

4.4 행동 프로그램

5난설치 서버 랙 소방 장치의 모방 도표

6설치 및 유지 관리

6.1FM200 서버 랙 소방 장치 설치

   위 모방 다이어그램과 같이 FM200 서버 랙 소방 장치의 설치 방법이 있습니다.FM200 소화장치를 상자 모양의 캐비닛에 설치하고 고정온도 감지 방출 앙상블과 화재 감지 튜브의 설치 배열은 위의 모방 다이어그램과 같습니다.온도 감지 풀기 집합은 관련 액세서리로 세어 랙에 고정 될 수 있습니다.■ 화재 감지 튜브의 배열을 사용∙S∙ 그리고 그 원리에 따라 가능한 한 불에 취약한 장소에서 배치 할 수 있는 끈으로 고정됩니다.

6.2설치 및 디버깅 직원은 장치의 기본 구조, 작동 원칙, 성능 및 행동 프로그램에 익숙해야합니다.그리고 밸브 부품의 구조와 작동 상태.

6.3장비를 설치할 때 직접 햇빛을 피하고 열원으로부터 멀리 떨어져 있어야 합니다. 장치가 진동에 영향을 받지 않도록 한다. 장치는 보호 부위에 고정됩니다.

6.4위의 두 가지 점을 분명히 알고,될 수 있습니다.카르아이드 특정 설치 작업:

6.4.1 주 엔진의 설치FM200 서버 랙 소방 장치:

6.4.1.1 FM200 서버 랙 소방 장치 설치 위치 선택: 서버 랙 내부의 상단에 설치할 수 있는 U 모양의 공간을 선택한다.지역 선택은 편리한 매일 검사 및 소방 장치 설치의 원칙에 기초해야합니다., 가능한 한 많은 배선 배열이있는 지역을 피하십시오.

6.4.1.2 기구를 고정하기 위하여 기구의 안내레일 또는 트레이를 사용하며 기기의 앞판에 두 개의 나사 구멍을 나사로 고정한다. 고정이 완료되면주 엔진이 설치되어 있습니다..

6.4.2 조립 및 설치:

  6.4.2.1 장치의 인터페이스에는 구리 파이프 인터페이스, 스위치, 압력 측정기, 압력 스위치, 화재 감지 튜브, 온도 감지 유리 공 및 노즐이 있습니다.노즐은 우리의 단위의 패널의 앞쪽에 설정되어 있습니다, 다른 인터페이스는 뒷쪽에 설정됩니다.

  6.4.2.2 온도 감지 유리 공과 화재 감지 튜브 설치:

    6.4.2.2.1 온도를 감지하는 유리공을 설치한다: 온도를 감지하는 유리공이 장치에 고정되어 있어 설치할 필요가 없다.

    6.4.2.2.2 화재 탐지 튜브 설치: 가솔렛의 플러그를 풀고, 화재 탐지 튜브를 바늘 관절에 삽입하고, 단단해질 때까지 구리 뚜?? 을 스크롤한다.캐비닛의 공간을 관찰하고 파이프 배치의 적절한 방법을 선택파이프 배열의 원칙은 화재 탐지 튜브가 서버 랙을 최대한 커버하도록 하는 것입니다.화재 감지 튜브가 화재가 발생할 가능성이 가장 높은 지역을 통과해야 합니다.그리고 마지막으로 장치의 전체 설치에 대한 미학에 대해 생각 합니다. 화재 탐지 튜브의 끝은 표준 플러그입니다. 첫째,내부 가닥이 있는 구멍이 있는 플러그를 화재 감지 튜브에 삽입합니다., 다음 다른 플러그를 불 감지 튜브에 단단히 삽입합니다. 두 조각은 서로 뭉쳐서 꽉 잡아줍니다.

6.4.3 압력 스위치 인터페이스: 압력 스위치는 표시 요구 사항에 따라 시스템에 연결됩니다.

6.5 서버 랙 소방 장치의 유지 관리

   서비스 래크 소방 장치의 유지보수 및 관리에 대한 전문적인 유지보수 관리 인력이 마련되어야 하며, 유지보수 및 관리에 관한 기록이 있어야 합니다.유지보수 관리 직원은 장치의 작동 원리와 성능에 익숙해야 합니다..

  6.5.1 일주일에 두 번 확인하고 다음 조건을 충족시켜야 한다.

6.5.1.1 FM200 서버 랙 소방 장치의 압력 표시 값은 녹색 부분 범위 내에 있어야 한다.

6.5.1.2 컨테이너 밸브의 스위치는 "열린" 위치에 있어야 한다.

6.5.1.3 장치에는 이상 현상이 없어야 합니다.

  6.5.2 시설의 부품은 또한 다음의 요구사항을 충족시키기 위하여 분기마다 점검되어야 한다.

6.5.2.1 장치의 부품은 기계적 손상과 표면 부식으로부터 자유로워야 하며, 코팅 보호는 손상되지 않아야 하며, 이름판 표시는 명확해야 합니다.

6.5.2.2 소화약품 용기, 화재 감지 튜브, 방출 튜브 및 노즐은 단단하고 안정적으로 연결되어야 한다.

  6.5.3 서버 랙 소방장치는 매년 철저히 점검하고 유지보수하여야 하며, 이는 6항의 요구사항을 충족시킬 뿐만 아니라5.1 및 6.5.2, 그러나 또한 다음의 요구 사항을 충족합니다:

6.5.3.1 가중하는 방법은 장치 용기의 소화 복용량을 확인하는 데 사용됩니다. 요구 사항: 소화 복용량컨테이너 부피 ≥×1.15g/l)×90% 소방약품이 필요에 부합하지 않는 경우 다시 채워

6.5.3.2 압력 측정기의 값을 관찰하고 서버 랙 소방 장치의 압력이 누출되는지 확인합니다. 압력 측정기가 녹색 부분 범위 내에 있지 않은 경우방화 용량의 검사를 위해 무게 측정 방법을 사용해야 합니다.방화 용량의 누출이 10% 이상인 경우, 방화 용액을 다시 채우고 압력을 보충해야 합니다.

6.5.3.3 화재 감지 튜브의 변형, 부식, 손상 및 노화 등이 없어야 한다.

6.5.3.4 소방약 용기의 유지 및 관리는가스 실린더에 대한 안전 감독 규정.

6.6 사고를 피하기 위해 서버 랙 소방 장치의 부품을 만지지 않거나 변경하지 마십시오.
