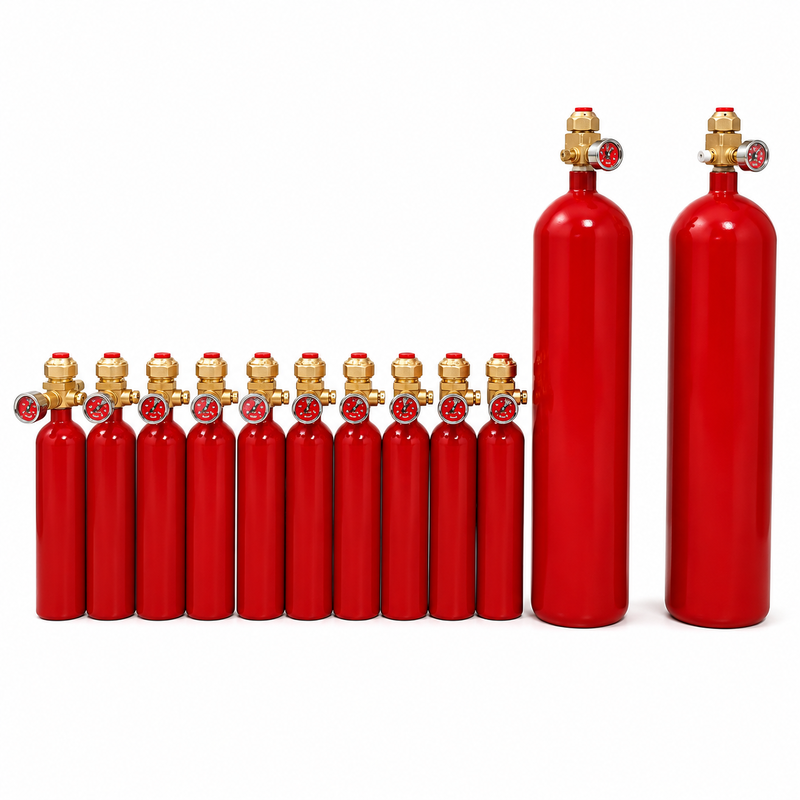

질소 작동기 실린더 – 가스 화재 진압 시스템의 동력원
제품 개요
질소 작동기 실린더는 가스 기반 화재 진압 시스템에서 공압 작동을 위한 주요 동력원으로 사용됩니다. 고순도 질소를 명목 압력 6.0 MPa로 저장하며, 화재 신호를 수신하면 가압된 가스를 방출하여 선택 밸브 및 소화 약제 저장 용기 밸브를 개방하도록 합니다. 이를 통해 요구되는 응답 시간 내에 보호 구역으로 소화 약제가 방출되도록 합니다.
FM200, 불활성 가스(IG541, IG100, IG55), CO₂ 및 Novec 1230 시스템과 통합되도록 설계된 이 실린더는 광범위한 화재 보호 응용 분야에서 안정적이고 반복적인 작동 성능을 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 실린더 명목 용량 | 4L / 10L (요청 시 다른 용량도 가능) |
| 충전 압력 @ 20°C | 6.0 MPa |
| 작동 매체 | 건조 질소, 순도 ≥99.99% (수분 함량 ≤ 15 mL/m³) |
| 솔레노이드 작동 전압 | DC 24V ± 3V, 1.5A |
| 솔레노이드 유지력 | 55N – 90N (모델에 따라 다름) |
| 출구 연결 나사 | M14 × 1.5 (플레어 타입) |
| 주변 작동 온도 범위 | 0°C ~ +50°C |
| 설계 및 테스트 표준 | GB 25972-2010 –가스 화재 진압 시스템 및 부품 |
| 호환되는 화재 진압 시스템 | FM-200™, IG541, IG100, IG55, 고압 CO₂, 외부 저장 HFC-227ea, Novec™ 1230 |
주요 특징 및 이점
견고한 구조 및 입증된 신뢰성
고품질 심리스 강철로 제작되고 엄격한 수압 및 공압 누출 테스트를 거친 각 실린더는 -18°C ~ +50°C의 주변 온도에서 안정적으로 작동하도록 제작되었습니다. 중요 밸브 및 솔레노이드 부품은 FM 및 UL 승인을 받아 국제 안전 표준을 준수합니다.
이중 작동 기능
실린더는 자동 전기 점화(DC 24V 솔레노이드 밸브, 1.5A) 및 비상 푸시 버튼을 통한 수동 기계식 오버라이드를 모두 지원합니다. 이러한 이중화는 제어 회로 고장 시에도 시스템 작동을 보장합니다.
통합 안전 메커니즘
솔레노이드 잠금 핀:운송, 취급 및 현장 설치 중 의도하지 않은 작동을 방지합니다.
저누설 고밀봉 밸브:파일럿 라인에서 축적된 미세 가스 누출을 자동으로 배출하여 잘못된 작동을 유발할 수 있는 압력 축적을 방지합니다.
내장 압력 게이지:정기 검사 중 실린더 충전 상태를 신속하게 시각적으로 확인하여 예측 유지보수 일정을 지원합니다.
표준화된 연결로 쉬운 통합
M14×1.5 플레어 나사식 출구 장착으로 대부분의 일반적인 파일럿 배관 구성과 호환되어 설치 시간을 단축하고 개조 프로젝트를 단순화합니다.
서비스 가능 및 비용 효율적
실린더는 재충전이 가능하며 긴 작동 수명을 위해 설계되었습니다. 솔레노이드 작동기는 가스 배관을 방해하지 않고 벤치 테스트 또는 교체를 위해 제거할 수 있어 가동 중단 시간 및 수명 주기 유지보수 비용을 최소화합니다.
| 부품 | 사양 |
|---|---|
| 솔레노이드 작동기 | MFZ1 시리즈; DC 24V, 1.5A 정격 전류; 유지력 55N – 90N (모델에 따라 다름) |
| 공압 작동기 (가스 오퍼레이터) | 모델 QQQ1.2MPa / DYQQ1.2MPa / HQQ1.2MPa; 명목 압력 6.6 MPa; 최소 작동 압력 1.2 MPa |
| 저누설 고밀봉 밸브 | 모델 EDGO.3/6.6; 폐쇄 압력 0.3 ± 0.03 MPa; 미세 누출로 인한 파일럿 라인 압력 축적 방지 |
| 공압 체크 밸브 | 모델 EQD6/6.6; 명목 보어 6mm; 개방 압력 0.2 MPa; 연결 M14 × 1.5 |
| 파일럿 제어 튜브 | Ø8 × 1mm 심리스 구리 튜브; 페룰 타입 압축 피팅; 지지대 간격 ≤ 0.6m |
| 압력 방출 장치 | 실린더 뱅크에 통합됨; 과압 방지를 위해 시스템 작동 압력에 따라 설정 압력 결정 |
관련 시스템 구성 요소
천장 장착형 서스펜션 유닛공간 제약적인 설치를 위한 컴팩트한 디자인
불활성 가스 시스템IG55, IG100 및 IG541 구성
고압 CO₂ 시스템산업 및 심부 화재 위험용
선형 열 감지 튜브밀폐형 캐비닛 및 소형 인클로저용 자체 작동 감지
Novec 1230 청정 약제 시스템불소케톤 기반 제로 ODP, 저 GWP 대안
포장 및 배송 포장:
포장:
제품은 안전한 운송 및 적절한 취급을 보장하기 위해 신중하게 포장됩니다. 포장재에는 튼튼한 골판지 상자, 버블 랩, 보호용 폼 패딩 및 사용자 설명서가 포함됩니다.
배송:
당사는 제품에 대한 글로벌 배송 서비스를 제공합니다. 사용 가능한 배송 옵션은 다음과 같습니다:
모든 상품은 신뢰할 수 있는 운송업체를 통해 운송되어 시기적절하고 안전한 배송을 보장합니다. 주문이 발송된 후 고객은 이메일을 통해 추적 번호를 받게 됩니다.
특별 취급 지침:
상품에 특별 취급 요구 사항이 있는 경우 주문이 발송되기 최소 24시간 전에 당사에 문의하십시오. 당사는 귀하의 요구를 충족시키기 위해 최선을 다할 것입니다.
구매 안내
1. 창고, 공장 또는 작업장의 부피나 면적(길이, 너비, 높이 등)에 대해 잘 모르는 경우, 제 시간에 당사에 문의하십시오. 이를 통해 당사의 엔지니어는 귀하의 요구에 따라 제품의 사양과 수량을 설계할 수 있습니다.
2. 필요한 사양 매개변수가 매개변수 표에 없는 경우, 귀하의 요구 사항을 알려주시면 만족스러운 설계 솔루션을 제공해 드리겠습니다.
3. 당사 제품을 확인하신 경우, 주문하시고 결제하십시오. 그 후 최대한 빨리 배송을 준비하겠습니다.
4. 운송에 어려움이 있는 경우 즉시 당사에 연락하시면, 운임을 최대한 절약할 수 있는 만족스러운 솔루션을 제공해 드리겠습니다.
광저우 싱진 소방 장비 유한 회사 소개
광저우 싱진 소방 장비 유한 회사는 10년 이상의 엔지니어링 및 생산 전문성을 갖춘 청정 약제 화재 진압 시스템 전문 제조업체입니다. 당사 제품은 GB 25972-2010 인증을 받았으며 국제 설계, 테스트 및 설치 표준을 준수합니다.
당사가 제공하는 것:
5년 제품 보증이 포함된 경쟁력 있는 공장 직거래 가격
프로젝트별 요구 사항에 맞춘 OEM/ODM 솔루션
포괄적인 기술 문서 및 원격 설치 지원
중동, 동남아시아, 아프리카 및 기타 지역으로의 입증된 수출 실적
당사의 시스템은 데이터 센터, 통신 시설, 발전소, 석유 및 가스 설비, 박물관, 기록 보관소 및 산업 공정 구역 등 전 세계 시장에 널리 설치되어 있습니다.
