자동 fm200 화재 시스템 튜브 - 전기 캐비닛 화재 방지를 위한 직접 해제

1. 제품개요

1.1 기술 사양

보장 범위 계산에 대한 중요 참고 사항:

• 보호 공간 부피를 계산할 때 내부의 모든 장비(예: 엔진 블록, 배터리 또는 랙)를 포함합니다. 장비의 부피를 빼지 마십시오.

• 이 시스템은 다음을 위해 설계되었습니다.밀폐된 공간. 부분적인 개방, 높은 기류 또는 능동적 환기는 소화 효과를 크게 감소시킬 수 있습니다.

• 화재 행동에는 예측하기 어려운 많은 변수가 포함됩니다. 따라서 모든 조건에서 성공적인 소화가 보장될 수는 없습니다.

• 효과적인 화재 진압은 다음을 포함하여 에이전트 수량 이외의 여러 요인에 따라 달라집니다.

  • 공간 기하학 및 인클로저 정도

  • 공기 순환 및 환기

  • 주변 온도

• 최적의 시스템 선택(제형, 충진량, 설치방법)은 당사 기술팀과 협의하시기 바랍니다.

부적합한 용도:
이 시스템은적합하지 않음을 위한:

• 공기 없이 빠르게 산화되는 화학물질(예: 질산셀룰로오스, 화약)

• 반응성 금속(예: 리튬, 나트륨, 칼륨, 마그네슘, 티타늄, 지르코늄, 우라늄, 플루토늄)

사용 제한:

• 이 시스템은휴대용 소화기가 아닌. 수동으로 조작하거나 에이전트에 직접 지시하지 마십시오.

• 이 시스템을 사용하세요오직이 설명서에 설명된 대로.

1.2 시스템 운영

자동 화재 진압 튜브는 화재 위험이 높은 소형 인클로저를 보호하도록 특별히 설계되었습니다. 작동한다외부 전원 공급 없이순전히 열 감지만으로 활성화됩니다.

보호된 인클로저 내부의 온도가 임계 임계값까지 올라가면 열이 가장 강한 지점에서 감지 튜브가 녹습니다. 이는 전체 소화 약제를 화재 발생원에 직접 방출하는 개구부를 생성하여 신속하고 표적화된 진압을 제공합니다.

1.3 시스템 응용

보호된 볼륨을 기준으로 이 시스템은 다음 응용 분야에 적합하며 그 이상일 수 있습니다.

• 선박: 보트 엔진실

• 도로용 차량: 자동차, SUV, 밴, RV, 미니버스

• 오프로드 차량: ATV, 트랙터, 지게차, 건설 장비, 골프 카트, 잔디 깎는 기계

• 전기 인프라: 배전반, 퓨즈 박스, 서버 랙, 전기 캐비닛

2. 시스템 구조

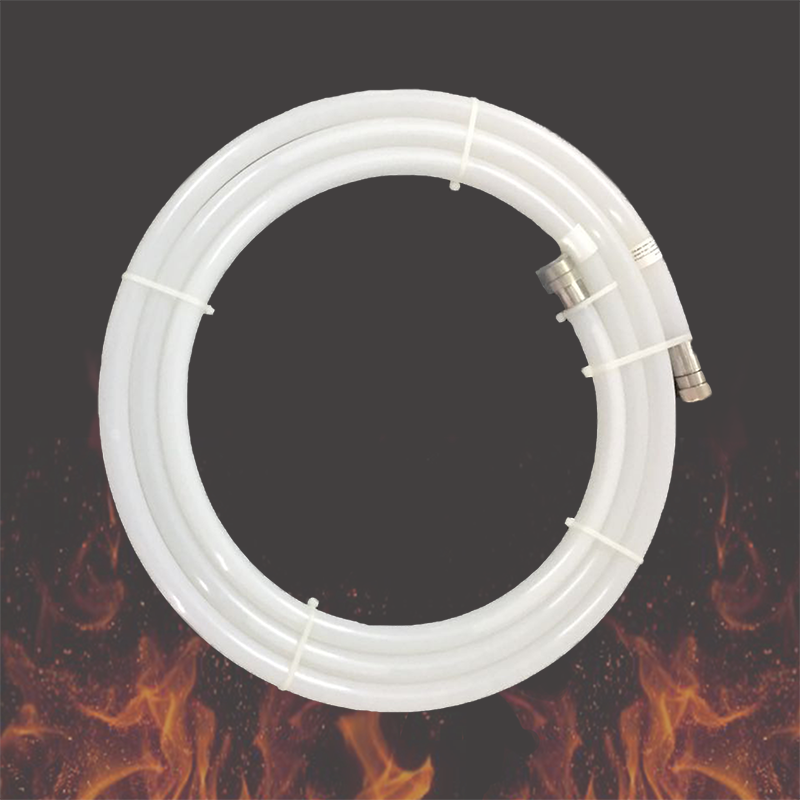

2.1 압력 튜브

압력 튜브는이중 기능- 저장 용기 및 감지 요소로 사용됩니다. 소화제는 튜브 내부에 직접 저장됩니다.

재료 특성:
튜브는 열에 안정되고 자외선에 강한 특수 플라스틱으로 제조됩니다. 이는 다음에 대한 탁월한 저항력을 제공합니다.

• 대부분의 알코올, 염기 및 물

• 에테르, 케톤 및 탄화수소

• 미네랄 오일, 표준 연료, 염 용액 및 유기산

화학적 호환성:
무기산, 페놀 또는 기타 공격적인 화학 물질과 관련된 응용 분야의 경우 설치 전에 당사 기술 팀에 문의하십시오.

취급 주의사항:

• 튜브는항상 압박감에 시달린다—조심해서 다루세요.

• 하다~ 아니다튜브를 손상시키거나, 구멍을 뚫거나, 떨어뜨리거나 던지지 마십시오.

• 운송 중: 움직이지 않도록 보호하십시오. 지면 마찰을 피하십시오.

• 하다~ 아니다손상된 튜브를 수리하려고 합니다.

• 다음과 같은 물질이 없는 건조하고 통풍이 잘되는 곳에 보관하십시오.

  • 강한 열원

  • 공격적인 화학물질(부식성 또는 부식성 물질)

  • 날카로운 물체

  • 진동 또는 무거운 하중

항상 튜브에 압력이 가해져 있다고 가정하십시오.비어 있는 것으로 확인되지 않는 한.

2.2 소화제 – HFC-227ea 또는 Novec 1230

건강 및 안전 정보:

이 물질은 무독성으로 분류되지만 불필요한 노출은 피해야 합니다.

• 누구도 노출된 채로 남아 있어서는 안 됩니다.위험한 수준 이하의 농도에서도 5분 이상 물질에 노출됩니다.

• 퇴원 시 에이전트는 다음과 같이 석방됩니다.고압 및 극저온.

안전한 설치 거리:

• 최소한 유지하세요1미터시스템이 밀폐되어 있거나 요원에게 약제가 방출되는 것을 방지하기 위해 장벽이 설치되지 않은 한 영구적인 작업장에서 접근할 수 없습니다.

질식 위험:

• 기체 형태의 에이전트는 다음과 같습니다.공기보다 무겁다. 낮거나 밀폐된 공간에 축적되어 산소 결핍 및 질식을 초래할 수 있습니다.

• 시스템 방전 후 해당 지역을 자연적으로 또는 기계적으로 환기시키십시오.입력하지 마십시오환기가 완료될 때까지.

점유 고려사항:
보호 구역에 사람들이 정기적으로 거주하는 경우 시스템 설계가 배출 중 안전 농도 수준을 초과하지 않도록 당사에 문의하십시오.

흡입 위험:

• 증기를 흡입하지 마십시오. 고농도 노출은 다음을 유발할 수 있습니다.

  • 일시적인 신경 활동 상실, 무감각, 현기증, 혼란

  • 협응력 상실, 졸음, 무의식

  • 불규칙한 심장박동, 심계항진, 실신, 허약

• 극도의 농도는 경고 없이 사망을 초래할 수 있습니다.

동상 및 눈 보호:

• 액체제는 다음과 같은 원인이 될 수 있습니다.동상피부나 눈 접촉 시.

• 항상 착용하세요:

  • 보호 장갑(불투수형) 누출물 처리시

  • 측면 보호대가 있는 보안경설치, 검사, 유지보수 중

열분해 경고:

• 이 물질은 장기간 고온에 노출되면 분해되어 독성 부산물(할로겐화수소)을 생성합니다.

• 화재가 발생하면 즉시 환기시켜 약제가 열에 장기간 노출되지 않도록 하십시오.

• 시스템을 사용하세요오직제조업체가 지정한 방식으로.

2.3 압력 게이지

현재 시스템 압력은 튜브 피팅에 장착된 압력 게이지에서 직접 읽을 수 있습니다.

2.4 파이프 피팅

• 튜브의 양쪽 끝은 다음과 같이 밀봉되어 있습니다.스테인레스 스틸 피팅압력을 유지하기 위해.

• 하나의 피팅은 압력 게이지를 수용합니다. 다른 하나는 밀봉 나사로 밀봉되어 있습니다.

• 피팅을 사용하면 옵션에 연결할 수도 있습니다.압력 스위치, 내부 압력을 모니터링하고 방전 시 경보 패널이나 외부 장치(예: 전원 차단)에 신호를 보냅니다.

중요한:

• 하다~ 아니다튜브에 압력이 가해진 상태에서 피팅을 제거해 보십시오.

• 보관 및 운송 중에 부식성 물질로부터 금속 부품을 보호하십시오.

3. 설치

3.1 제품 설치

포장 풀기:

• 튜브는 포장 내부에 케이블 타이로 고정되어 있습니다. 인연을 끊다주의하여튜브를 풀어줍니다.

• 피팅이나 튜브 표면에서 실리콘이나 플라스틱 쿠션을 제거합니다.

장착 액세서리:

• 설치 케이블 타이가 포함되어 있습니다. 인클로저 환경에 적합하다면 다른 장착 방법(예: 고무 절연 금속 클램프)을 사용할 수도 있습니다.

• 추천: 화재 시 튜브 이탈을 방지하기 위해 내구성이 뛰어난 내열 마운트를 사용합니다.

• 사용하지 마십시오튜브와 직접 접촉할 수 있는 금속 고정 재료(강철 클램프, 와이어, 판금).

튜브 라우팅:

• 체결 시 튜브 모양은 다음과 같습니다.지정되지 않음—인클로저 레이아웃에 맞게 조정할 수 있습니다.

경고 라벨:

• 경고 라벨을 부착하십시오.평평하고 눈에 보이는 표면.

• 도포하기 전에 표면을 철저히 청소하십시오.

• 하다~ 아니다고온에 도달하는 부위(예: 엔진 블록)에 적용됩니다.

3.2 설치 지침

1. 포지셔닝: 시스템을 위험이 가장 높은 구역에 최대한 가깝게 배치하십시오.

2. 장벽을 피하세요: 약제 침투를 방해하여 소화효과를 저하시킬 수 있는 장애물 뒤에는 설치하지 마십시오.

3. 조심해서 다루세요: 날카로운 물체와의 접촉을 피하십시오. 무리하게 구부리거나 튜브를 부러뜨리지 마십시오.

4. 안전한 장착: 시스템이 움직이지 않도록 단단히 고정합니다. 마운트 간 최대 간격:25cm.

5. 솔리드 부품에 앵커: 고정된 구조 부품에만 고정하고 움직이는 부품(예: 엔진 팬)에는 고정하지 마십시오. 차량 작동 중에 패스너가 손상되지 않은 상태로 유지되는지 확인하십시오.

6. 열원 정리: 튜브를 초과하는 부품과 직접 접촉하거나 바로 근처에 배치하지 마십시오.80°C작동 중(예: 엔진 블록, 터보차저, 배기관, 인덕터).

7. 환경 보호: 공격적인 화학물질에 노출되거나 직접적인 기후 조건을 피하세요.

8. 다른 장비의 손상 방지: 설치로 인해 주변 구성 요소가 손상되지 않는지 확인하십시오.

9. 아연 도금/아연 도금 접촉 경고: 하다~ 아니다튜브가 아연 도금 또는 아연 도금된 물체와 접촉하게 되면 갈바닉 부식이 발생하고 튜브 품질이 저하되거나 파손될 수 있습니다.

3.3 경고

• 사용정품 구성품만. 승인되지 않은 품목으로 부품을 교체하면 보증이 무효화되고 시스템 오작동이 발생할 수 있으며 안전 위험이 발생할 수 있습니다.

• 시스템은독립형 장치. 하다~ 아니다여러 장치를 함께 연결합니다.

• 시스템은호환되지 않음다른 화재 진압 시스템과 함께. 상호 연결을 시도하지 마십시오.

• 설치는 다음 사람이 수행해야 합니다.18세 이상의 자격을 갖춘 직원. 잘못 취급하면 오작동의 원인이 되어 안전에 위험을 초래할 수 있습니다.

4. 유지관리

4.1 유지 관리 및 유효 기간

• 시스템에는 다음이 필요합니다.특별한 일상적인 유지 관리가 필요하지 않습니다..

• 추천: 정기적인 육안 검사를 통해 확인해야 할 사항:

  • 압력 수준

  • 피팅 견고성

  • 마찰이나 마모의 흔적

• 유통기한: 10년 (적용 조건에 따라 더 짧아질 수 있음)

4.2 제품 폐기

• 방전된 시스템은 금속과 플라스틱 부품으로 구성됩니다.

• 다음에 따라 폐기하십시오.지역 폐기물 관리 규정.

• 적절한 재활용을 위해 충전된 시스템을 현지 공급업체에 반환하십시오.

4.3 육안검사

취급하는 동안 관찰할 수 있는 사항튜브 내에서 움직이는 기포—에이전트 및 시스템 기능이 있음을 나타냅니다.

다음 사항을 검사하세요.

• 튜브의 깊은 홈, 스트레인 마크 또는 찌그러짐

• 금속 부품의 부식

• 피팅 주변에 누출 흔적이 있는 경우

4.4 압력 점검

• 에이전트의 물리적 특성으로 인해,압력은 주변 온도에 따라 달라집니다.:

  • 더 높은 온도 → 더 높은 압력

  • 매우 낮은 온도 → 증기압이 0에 가까워질 수 있음

4.5 경고 - 교체 시기

다음과 같은 경우 즉시 시스템을 교체하십시오.

• 배출되었거나 비워졌습니다.

• 직접적인 화재에 노출되었습니다.

• 섹션 4.3에 설명된 대로 튜브에 손상이 보입니다.

• 금속 부품에 부식 또는 눈에 보이는 손상이 있음

금지된 행위:

• 하다~ 아니다압력 게이지, 밀봉 나사 또는 압력 스위치를 푸십시오.

• 하다~ 아니다시스템 수정 또는 수리 - 자격을 갖춘 직원만이 서비스를 수행할 수 있습니다.

• 무단으로 개조할 경우 보증이 무효화되며 부상을 초래할 수 있습니다.

뜨거운 시스템 주의:

• 시스템이 고온(예: 엔진 작동)에 노출된 경우 내부 압력이 초과될 수 있습니다.15바- 파열 압력에 접근함.

• 하다~ 아니다뜨거운 시스템에 기계적 응력을 가합니다. 식을 때까지 기다렸다가 취급하십시오.

5. 면책조항

공급자와 제조자는책임을 지지 않는다다음으로 인한 부상, 인명 손실, 재산 피해 또는 재정적 손실:

• 본 설명서의 설치, 작동 또는 유지 관리 지침을 따르지 않은 경우

• 안전 경고를 준수하지 않음

• 무단 수정 또는 원본이 아닌 구성요소 사용
