파이프 네트워크 IG541 자동 소방 시스템

설명:

IG541 혼합 가스 소화기 색이 없고 냄새도 없고 독성이 없고 전도성이 없고 순수하게 "녹색" 압축 가스∙질소, 아르곤, 이산화탄소∙쉽게 구할 수 있는 원료로 사용 됩니다. 화재 진압 도중, 그것은 시야를 방해하지 않습니다, 또한 온도 차이 또는 부식 분해 제품을 생성하지 않습니다.이 물질 을 방출 하는 것 은 자연 기체 들 을 다시 환경 으로 돌려보내기 에 불과 합니다; 오존층을 파괴하는 잠재력이 없으며 온실효과에 기여하지 않으며 대기 유해 화학 물질을 생성하지 않습니다.화재 진압 과정에서 사용과 관련된 독성 문제를 피합니다.인적 활동이 빈번한 지역에서는 이상적인 선택입니다.

시스템 구성 요소, 구조 및 매개 변수:

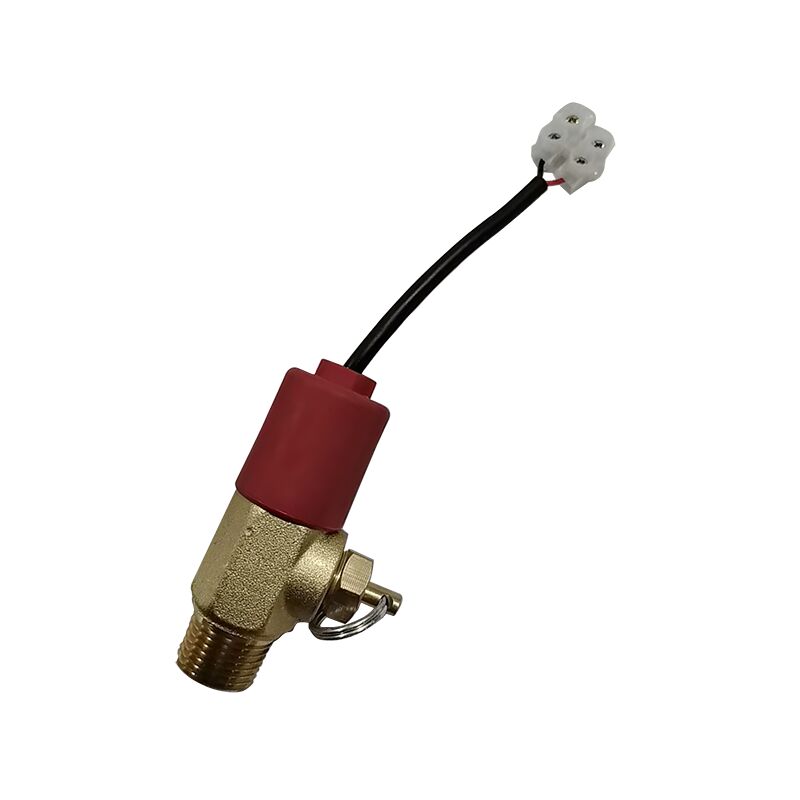

6전자기 드라이버:

6.1 목적

전기 자기 컨테이너 밸브는 시작 가스 실린더에 설치되어 시작 가스를 내부에 봉쇄합니다. 화재 발생 시 컨트롤러는 화재 진압 명령을 발송합니다.밸브 안의 전자기기를 활성화하여 열고 시작 가스를 방출합니다.그 다음 가스는 시작 파이프 라인을 통해 흐르고, 해당 선택 밸브와 컨테이너 밸브를 활성화하여 소멸을 위해 소화제를 방출합니다.

모델 _ 구조 도표 및 주요 성능 매개 변수:

7선택 밸브 (분배 밸브라고도 불립니다):

구조: 선택 밸브는 주로 밸브 몸체, 드라이브 실린더 및 기타 구성 요소로 구성됩니다.

작동 원리: 선택 밸브는 결합 분배 시스템에서 사용됩니다. 선택 밸브에 해당하는 보호 구역에서 화재 경보가 발생하면화재 경보 제어 장치가 DC 24V 전류를 출력하여 연결된 배급 밸브를 열고활성화 가스는 제어 공기 파이프를 통해 흐르며, 선택 밸브를 열고,가스는 제어 공기 파이프와 가스 체크 밸브를 통과하여 소방약 컨테이너 밸브를 활성화합니다.소방제는 수집 파이프, 선택 밸브 및 유통 네트워크를 통해 보호 구역으로 전달됩니다. 비상 상황에서,핸들은 선택 밸브를 열기 위해 수동으로 작동할 수 있습니다.그러나, 정상적인 조건에서, 직원은 의도하지 않은 활성화 방지하기 위해 손잡이를 작동하지 않아야합니다. 외부 다이어그램은 아래와 같습니다.

8금속 튜브

8.1 목적: 용기 밸브와 차단 밸브 사이의 유연한 연결을 제공하여 혼합 가스 소화기에 대한 흐름 영향을 완화합니다.

8.2 구조: 스테인레스 스틸의 유선 파이프와 스테인레스 스틸의 철망으로 구성되어 있습니다. 연결 튜브는 컨테이너 밸브와 액체 차단 밸브를 연결하는 파이프 라인 역할을 합니다.압력 버퍼 기능을 제공하는그것은 주로 강철 철로 엮은 튜브와 튜브 피팅으로 구성됩니다.연결 튜브의 외형과 차원 (특정 요구 사항에 따라 주문 제작 될 수 있습니다) 는 다음과 같습니다.:

9일방용 밸브

9.1 용도: IG-541 수집관에 설치하여 튜브에서 혼합가스의 역류를 방지한다.

9.2 구조: 밸브 몸체, 밸브 코어 및 스프링과 같은 구성 요소로 구성되어 있습니다. 새로운 설계, 유연한 작동, 우수한 밀폐 성능 및 낮은 유체 저항을 특징으로합니다.

9.3 적용: 밸브 코어의 유연성과 밀폐 성능은 정기적으로 검사되어야 한다.

10- 공기 차단 밸브

10.1 목적: 시스템 시작 시 제어 공기 선에 사용된다.

10.2 구조: 밸브 몸체, 밸브 코어 및 스프링과 같은 구성 요소로 구성되어 있으며, 새로운 설계, 원활한 작동, 우수한 밀폐 성능 및 쉬운 설치를 특징으로합니다.

10.3 적용: 공기 제어 파이프 시스템은 연결을 위해 클램프형 파이프 피팅을 사용하며,φ8×1 구리 튜브. 공기 차단 밸브는 밸브 코어의 유연성과 밀폐 성능을 정기적으로 검사해야합니다.

11압력 신호 피드백 장치

11.1 용도: 선택 밸브의 출구 끝에 설치된다 (선택 밸브가 없는 독립 시스템에서는 매니폴드에 장착될 수 있다).혼합 가스 소화제가 방출되면, 압력 스위치가 활성화되고, 환기등, 오디오 비주얼 경보, 제어 센터에 신호를 전송합니다.

11.2 구조: 밸브 몸체, 피스톤 및 마이크로 스위치 등으로 구성되어 있다. 콤팩트한 크기, 가벼운 설계, 높은 유연성 및 신뢰성을 특징으로 한다.

11.3 적용: 설치 전에 피스톤의 작동을 검사하고 마이크로 스위치의 성능을 측정합니다. 설치 중에 가구에 기계적 스트레스가 발생하지 않도록하십시오.

12수납 파이프

12.1 목적: 여러 컨테이너에서 수집된 혼합 가스 소화제는 주 파이프 라인을 통해 보호 구역 내의 유통망으로 운반된다.

12.2 구조: 콜렉터 파이프는 전체 가연처리를 거쳐 무縫鋼 파이프 및 피팅을 용접하여 제조된다.수축 밸브에 대한 조립기는 필요에 따라 단일 줄 또는 이중 줄 구성으로 제조 될 수 있습니다..

12.3 적용: 수집 튜브는 표준 U 볼트를 사용하여 실린더 받침대에 단단히 고정해야 한다.

13- 수집 파이프 안전 밸브

13.1 적용: 수집 파이프에 설치 됩니다. 결합 분배 시스템은 선택 밸브를 사용 하기 때문에, 수집 파이프는 닫힌 섹션을 형성 합니다. 혼합 가스 축적 때,온도 효과로 인해 상당한 압력이 발생합니다.따라서, 안전 밸브는 수집 파이프의 뒷쪽 끝에 설치됩니다.

13.2 구조: 밸브 몸체와 안전 대막으로 구성되어 있습니다. 높은 안전성과 신뢰성을 갖춘 새로운 디자인을 특징으로합니다.

14철 실린더 서드

14.1 용도: IG-541 소화장치 단위를 고정하는 데 사용됩니다.

14.2 구조: 실린더 스탠드는 정사각형 파이프로 만들어졌으며, 정교한 수공, 미적 매력 및 견고한 신뢰성을 특징으로합니다.

14.3 적용: 실린더 래크는 운송을 위해 분리될 수 있으며 현장에서 조립될 수 있다. 설치 장소는 평평하고 부드러워야 하며, 필요한 경우 앵커 볼트로 고정될 수 있다.컬렉터 파이프는 실린더 래크 위에 고정되어야 합니다. 조립 동안, 실린더 랙의 수직 정렬이 적절하게 조정되도록하십시오.

15펌프

노즐은 시스템의 중요한 구성 요소 중 하나입니다. 그것의 사양은 보호 구역의 특수 요구 사항에 따라 결정되어야합니다.

15.1 구조: 노즐은 주로 노즐 몸으로 구성되어 있습니다. 외형은 아래와 같습니다.

작동 원리: 보호 구역 내에 노즐을 설치하여 분쇄 된 소화제를 분사하여 전체 영역에 균일한 커버링을 보장합니다.

16낮은 리리프 높은 밀폐 밸브

사용:

낮은 누출 고 밀폐 밸브는 가스 시스템 내 각 구역의 시작 파이프 라인 에 설치 됩니다. 시작 장치에서 작은 누출이 발생하면 (파이프 라인 압력≤0.1 MPa), 누출가스가 자동으로 배출되어 의도하지 않은 시스템 장애를 유발할 수있는 가스 축적 및 압력 축적을 방지합니다.

시스템 작동 중, 시작 파이프 라인에서의 압력이 급격히 증가함에 따라, 낮은 패스 고 저항 밸브는 자동으로 닫혀 올바른 시스템 시작을 보장합니다.

16.1 저출하 고밀착 밸브의 외형 도표:

16.2 저출하 고밀착 밸브의 외형 도표:

17. PR에세이어 구제 장치

17.1 용도: IG-541의 가스 압력 감소용

17.2 구조: 입수 및 출구 플랜지, 압력 절감 오리피스 플레이트 및 밀폐 링으로 구성되어 있습니다. 컴팩트한 크기, 우수한 밀폐 성능, 안정적이고 신뢰할 수있는 작동을 특징으로합니다.
