제품 세부 정보
원래 장소: 중국 광저우
브랜드 이름: XINGJIN
인증: GSG\TUV\GB6653-2008
모델 번호: 40L/70L/100L/120L/180L/245L
지불 및 배송 조건
최소 주문 수량: 5세트
가격: Pricing based on quantity
포장 세부 사항: 거품 부대 또는 종이를 가진 나무 상자 또는 합판 외부 상자
배달 시간: 15-20일
지불 조건: T/T,L/C
공급 능력: 한 달에 30000 세트
공칭 볼륨: |
40L/70L/100L/120L/180L/245L |
내 직경: |
267/300/325/350/400mm |
총 길이: |
757±15/898±10/1213±10/1414±10mm |
채우는 매체: |
FM200+질소 |
실린더 두께: |
5.4mm |
공칭 볼륨: |
40L/70L/100L/120L/180L/245L |
내 직경: |
267/300/325/350/400mm |
총 길이: |
757±15/898±10/1213±10/1414±10mm |
채우는 매체: |
FM200+질소 |
실린더 두께: |
5.4mm |

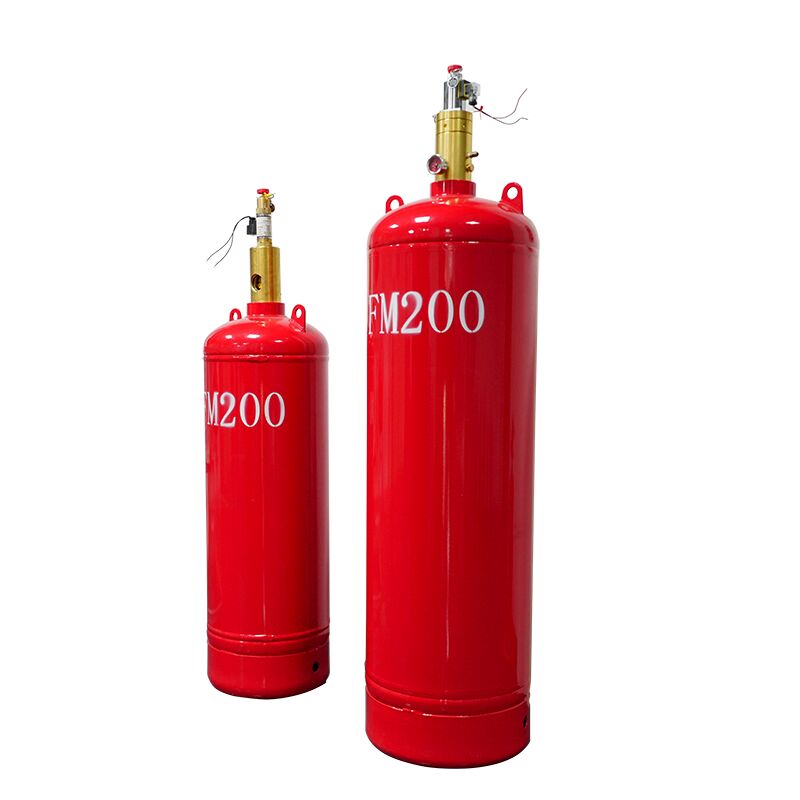

FM200 파이프 네트워크 가스 실린더
전체 시스템 소개:
HFC-227ea (FM200) 자동 소방 시스템은 가스 기반의 종합 소방 솔루션입니다. 전체 시스템은 다음과 같은 구성 요소로 구성됩니다.
소방제 실린더 세트 및 장착 브래킷
가스 실린더 세트 및 컨테이너 밸브
액체 차단 밸브 및 가스 차단 밸브
구동장치 및 가스 제어 파이프
소매장, 선택 밸브, 티, 축소 티, 팔꿈치 및 축소 팔꿈치
플랜지, 안전 밸브 및 신호 피드백 장치
파이프 네트워크 및 배charge 노즐
화재 감지장치 및 가스 화재 소각 제어판
음향 및 시각적 경보, 경보 벨, 방출 표시기 및 비상 시작/정지 버튼
소방제 실린더 세트
1) 목적
실린더 세트는 HFC-227ea (FM200) 소화제를 저장하도록 설계되었습니다. 그것은 에이전트 밀폐, 제어 된 방출, 재충전, 과압 완화,압력 표시.
2) 구조
실린더 세트는 컨테이너 밸브, 시폰 튜브 및 저장 컨테이너로 구성됩니다.
저장 용기:재충전 가능한 용접된 철 실린더, 염증 저항을 위해 빨간색 에록시 코팅으로 장식되어 있습니다.
컨테이너 밸브:밸브 몸체, 작동 장치, 피스톤, 압력 표시 장치 및 압력 완화 장치로 구성됩니다. 시폰 튜브와 함께 조립되면 컨테이너 밸브는 실린더 열에 설치됩니다.그것은 공기적으로 (질소 조종 압력) 또는 수동으로 작동 할 수 있습니다. 소화제를 방출하기 위해.
3) 주요 기술 매개 변수
| 모델 사양 | 저장 압력 |
부피 (L) |
컨테이너 밸브 모델 |
명목 지름 (mm) |
동등한 길이 (m) |
외부 지름 (mm) |
H |
순중량 (kg) |
| QMP70/5.6 | 5.6MPa | 70 | QRF32/8 | 32 | 6 | 267 | 1560 | 86 |
| QMP90/5.6 | 5.6MPa | 90 | QRF32/8 | 32 | 6 | 325 | 1440 | 130 |
| QMP120/5.6 | 5.6MPa | 120 | QRF32/8 | 32 | 6 | 325 | 1600 | 139 |
4) 설치 지침
위치:설치 장소는 설계 도면을 준수해야합니다. 실린더는 식별 번호에 따라 지정된 순서로 배치되어야합니다.실린더 사이의 높이의 차이는 20mm를 초과해서는 안됩니다.작업 면과 벽 또는 인접한 작업 면 사이에는 최소 1.0m의 공백이 유지되어야 합니다.
수동 비상 작업:응급상황에서 안전 핀을 액추에터에서 꺼내서 수동 손잡이를 하나씩 켜고, 캠 레버를 회전시켜 모든 컨테이너 밸브를 열고 소화제를 방출합니다.
5) 유지보수 설명서
월간 시각 검사를 실시한다. 실린더 세트는 다음 조건이 확인된 경우에만 계속 사용할 수 있다.
충격 변형이나 기계적 손상은 없습니다.
가시적인 표면 경화 또는 부식
보호 코팅은 그대로
안전 스핀과 조작 밀폐는 위치하고 손상되지 않습니다
6) 중요 한 참고
컨테이너 밸브의 안전 핀은 특별히 위치에서 캠 레버를 잠금하도록 설계되었습니다. 안전 핀은 제거해야합니다.오직컨테이너 밸브의 수동 작동이 필요할 때.아니자동 시스템 작동 중 컨테이너 밸브의 정상적인 질소 공기 작동을 방해합니다.
세부 매개 변수:
| 사양 | 내부 지름 | 물병 스레드 | 밸브 출구 | 병 높이 | 병 + 컨테이너 밸브 높이 | 병의 전체 높이 + 컨테이너 밸브 + 솔레노이드 밸브 |
| 40L*5.6MPa | ø300 | M80*2 | 50 | 757±15 | 897±15 | 1057±15 |
| 70L*5.6MPa | ø350 | M80*2 | 50 | 898±10 | 1038±10 | 1198±10 |
| 100L*5.6MPa | ø350 | M80*2 | 50 | 1213±10 | 1353±10 | 1513±10 |
| 120L*5.6MPa | ø350 | M80*2 | 50 | 1414±10 | 1554±10 | 1714±10 |
| 150L*5.6MPa | ø400 | M80*2 | 50 | 1395±10 | 1535±10 | 1695±10 |
| 180L*5.6MPa | ø400 | M80*2 | 50 | 1630±10 | 1770±10 | 1930±10 |
| 70L*17.2 | ø267 | PZ56 | 32 | 1499±10 | 1679±10 | / |
| 90L*172 | ø325 | PZ56 | 32 | 1420±10 | 1600±10 | / |
| 120L*172 | ø325 | PZ56 | 32 | 1835±10 | 2015±10 | / |
