지능형 화재 경보 제어반 (가스 소화 통합)

제품 개요

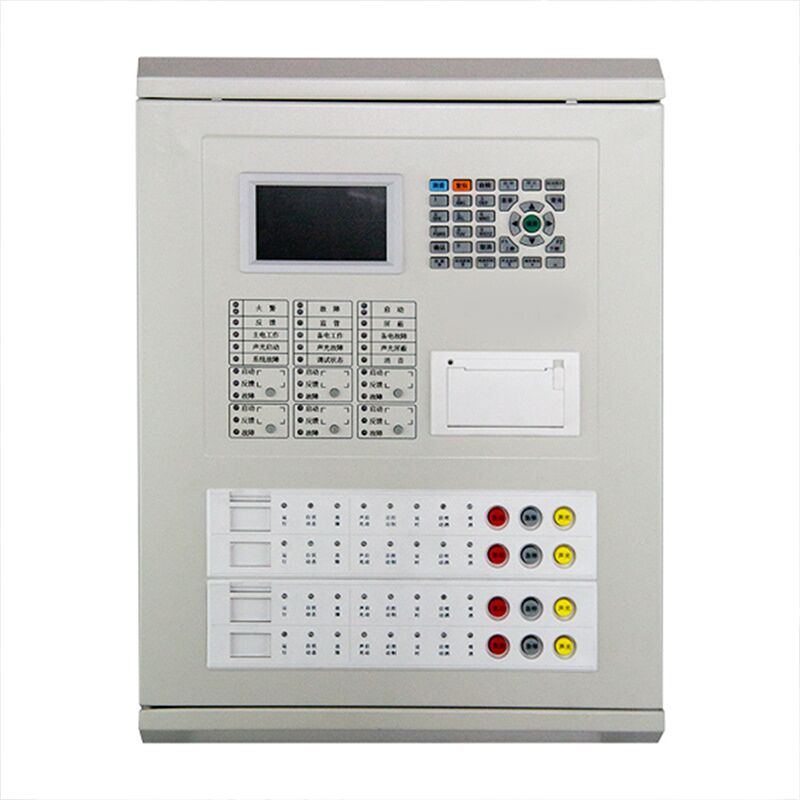

이 JB-QB-QTC5015 화재 경보 제어반(통합형)는 지능형 화재 경보 및 연동 제어 시스템입니다.화재 경보 및 가스 소화 제어 기능을 하나의 장치에 통합했습니다. 벽걸이형 구조와 모듈식 설계를 특징으로 하며, 대형 컬러 중문 LCD 디스플레이와 내장 프린터를 갖추고 있습니다. 연기 감지기, 열 감지기, 수동 발신기, 사이렌 스트로브, 가스 방출 표시등 및 입출력 모듈과 연결할 수 있습니다. 제어반은 4개의 독립적인 화재 구역에 대한 가스 소화 제어와 1개의 루프에 대한 화재 경보 기능을 지원하며, 경보 루프에는 최대 255개의 주소 지정 가능 지점을 가집니다. GB 4717-2005 및 GB 16806-2006 표준을 준수하며 쇼핑몰, 호텔, 사무실 건물, 데이터 센터, 병원, 학교 및 산업 시설의 화재 경보 및 연동 제어에 적합합니다.

적용 장소

이 제어반은 다음 상업, 공공 및 산업 건물에서 널리 사용됩니다:

• 복합 상업 시설: 쇼핑몰, 백화점, 슈퍼마켓, 브랜드 매장

• 호텔 및 레스토랑: 특급 호텔, 비즈니스 호텔, 레스토랑, 연회장, 컨퍼런스 센터

• 사무실 건물: 오피스 타워, 비즈니스 센터, 산업 단지 사무실, 정부 건물

• 교육 및 의료 시설: 병원, 학교, 도서관, 박물관, 영화관, 전시장

• 데이터 센터: 서버실, 통신 허브, 은행 데이터 센터, 클라우드 컴퓨팅 센터

• 산업 시설: 공장 작업장, 창고, 전기실, 제어실, 생산 공장

• 교통 허브: 공항 터미널, 기차역, 지하철역, 여객 운송 센터

• 특수 장소: 기록 보관소, 귀중품 보관소, 정밀 기기실, 문화 유적지

핵심 장점

1. 통합 경보 및 연동 강력한 기능성

이 제어반은 화재 경보 및 가스 소화 제어를 하나의 장치에 통합하여 추가적인 가스 소화 제어기가 필요 없으므로 시스템 비용과 설치 공간을 크게 절감합니다. 4개의 독립적인 화재 구역에 대한 가스 소화 제어를 지원하며, 지연 시작, 비상 시작/정지, 사이렌 스트로브 활성화 및 방출 피드백 기능을 제공합니다. 또한 최대 255개의 주소 지정 가능 지점을 가진 1개의 화재 경보 루프를 특징으로 하여 중대형 건물의 화재 보호 요구 사항을 충족합니다.

2. 모듈식 설계 유연한 구성

모듈식 플러그인 구조를 채택한 이 제어반은 메인 제어부, 루프부, 전용선부, 가스 소화 제어부 및 전원 공급 장치로 구성됩니다. 모듈은 프로젝트 요구 사항에 따라 유연하게 구성할 수 있습니다. 나중에 확장하거나 유지 보수할 때는 전체 장치를 교체할 필요 없이 해당 모듈을 플러그인하거나 플러그를 뽑기만 하면 되므로 업그레이드 비용이 크게 절감됩니다. 개방 회로 및 단락 감지 기능이 있는 최대 6개의 3선식 전용 제어 지점으로 구성할 수 있어 소방 펌프 및 연기 배출 팬과 같은 중요 장비의 안정적인 제어를 보장합니다.

3. 컬러 중국어 디스플레이 직관적인 조작

480x272 해상도의 4인치 컬러 중문 LCD 디스플레이를 장착하여 명확하고 직관적인 디스플레이를 제공합니다. 전체 중국어 메뉴 인터페이스를 통해 복잡한 명령을 외울 필요 없이 간단한 버튼 조작으로 쉽게 사용할 수 있습니다. 내장된 마이크로 프린터는 모든 경보, 오류 및 작동 정보를 중국어로 인쇄할 수 있어 근무 기록 및 이벤트 추적을 용이하게 합니다.

4. 비극성 2선식 간편한 설치

현장 장치 연결에 비극성 2선식 기술을 사용하여 비상 시작/정지 버튼, 가스 방출 표시등, 사이렌 스트로브 및 수동/자동 전환 모듈을 쉽게 연결할 수 있습니다. 배선 시 극성을 구분할 필요가 없어 설치 난이도와 인건비를 크게 줄여줍니다. 통신 거리는 최대 1000미터까지 도달할 수 있어 대형 건물 적용 범위를 지원하고 릴레이 장비의 필요성을 줄입니다.

5. 다중 보호 안전하고 신뢰할 수 있음

루프는 강력한 간섭 방지 성능을 갖춘 절연 설계를 채택하여 시스템의 안정성과 신뢰성을 보장합니다. 자동 주/예비 전원 전환 기능을 갖추고 있습니다. 주 전원은 AC220V이고, 예비 전원은 12V/12AH 밀폐형 납축전지를 사용합니다. 주 전원이 고장 나면 자동으로 예비 전원으로 전환되어 시스템의 지속적인 작동을 보장합니다. 포괄적인 오류 감지에는 주 전원 오류, 예비 전원 오류, 버스 오류 및 장치 오류가 포함되어 이상을 신속하게 식별하고 표시합니다.

6. 네트워킹 기능 중앙 집중식 모니터링

CAN 버스를 통해 JB-TG-TC5000, JB-LT-TC5200 및 기타 화재 경보 제어반과 네트워크를 형성하여 화재 경보 및 가스 소화 제어 시스템을 구축할 수 있습니다. RS485 인터페이스는 화재 제어실의 그래픽 디스플레이 장치와 연결하여 원격 중앙 집중식 모니터링을 할 수 있습니다. 슬레이브 모드 작동을 지원하여 대형 건물 단지의 계층적 화재 경보 네트워크 구축을 용이하게 합니다.

7. 현장 프로그래밍 사용자 정의 가능

포괄적인 현장 프로그래밍 기능을 통해 제어반 키보드 또는 컴퓨터에 대한 USB 연결을 통해 연동 논리 프로그래밍 및 중국어 주석 입력을 수행할 수 있습니다. 표준 연동 프로그래밍 및 오프라인 프로그래밍 방법을 모두 지원합니다. 연동 공식은 와일드카드, AND/OR 논리, 카운팅 조건 및 기타 복잡한 논리 관계를 지원하여 다양한 건물의 개인화된 연동 요구 사항을 충족합니다.

기술 사양

단자 블록 설명

가스 소화 구역 주소 할당

상업적 적용 가치

시스템 비용 절감: 통합 경보 및 가스 소화 설계로 추가 가스 소화 제어기가 필요 없어 장비 구매 비용과 설치 공간을 절약합니다.

설치 효율성 향상: 비극성 2선식 기술은 배선 과정을 단순화하여 설치 난이도와 인건비를 크게 줄이고 프로젝트 기간을 단축합니다.

중요 구역의 안전 보장: 4구역 가스 소화 제어 기능은 데이터 센터, 기록 보관소, 정밀 기기실 등 가스 소화가 필요한 장소에 적합하며 정확하고 신뢰할 수 있는 화재 진압 제어를 제공합니다.

편리한 관리: 대형 화면 중국어 디스플레이로 직관적인 조작이 가능하며, 내장 프린터로 실시간 기록이 가능하여 근무 관리를 용이하게 합니다. 다단계 운영 권한으로 무단 작동을 방지합니다.

유연한 확장: 모듈식 설계는 나중 확장을 지원하며, 네트워킹 기능은 계층적 화재 보호 네트워크를 구축하여 단계적 개발 및 기능 업그레이드 요구 사항을 충족합니다.

설치 및 사용 지침

1. 설치 조건: 작동 온도 0°C ~ +40°C, 상대 습도 ≤95% 비응축성, 실내 전용

2. 설치 방법: 벽걸이형, 치수 385mm x 134mm x 510mm

3. 배선 요구 사항:

   • 버스: ≥1.0mm² RVS 연선, 저항 ≤20Ω

   • 전원선: ≥2.5mm² RV 전선

   • 전용 제어선: ≥1.0mm² RV 전선

   • 접지선: 4.0mm² 구리선, 접지 저항 <4Ω시운전 참고 사항

4. : 가스 소화 기능 시운전 시, 우발적인 방출을 방지하기 위해 모든 솔레노이드 밸브 연결을 분리하거나 작동 모드를 시운전 모드로 설정하십시오.작동 레벨

5. : 레벨 1 (기본 작동), 레벨 2 (사용자 설정), 레벨 3 (시스템 설정), 30초 동안 작동이 없으면 자동으로 종료됩니다.주의 사항

이 제어반은 실내 전용입니다. 습하거나 고온, 먼지가 많거나 부식성이 있는 환경에는 설치하지 마십시오.

• 가스 소화 부품을 시운전하거나 유지 보수할 때는 솔레노이드 밸브 연결을 분리하거나 시운전 모드로 설정하십시오.

• 솔레노이드 밸브 코일을 연결하기 전에 항상 멀티미터로 안전을 확인하십시오.

• 안전을 위해 제어기는 반드시 올바르게 접지해야 합니다.

• 유지 보수 및 수리는 자격을 갖춘 기술자만 수행해야 합니다.

• 경보 발생 시, 먼저 "무음" 버튼을 누르고 화재 상황을 확인한 후 적절하게 처리하십시오.
