폭발 방지 수동 화재 경보 버튼

제품 개요

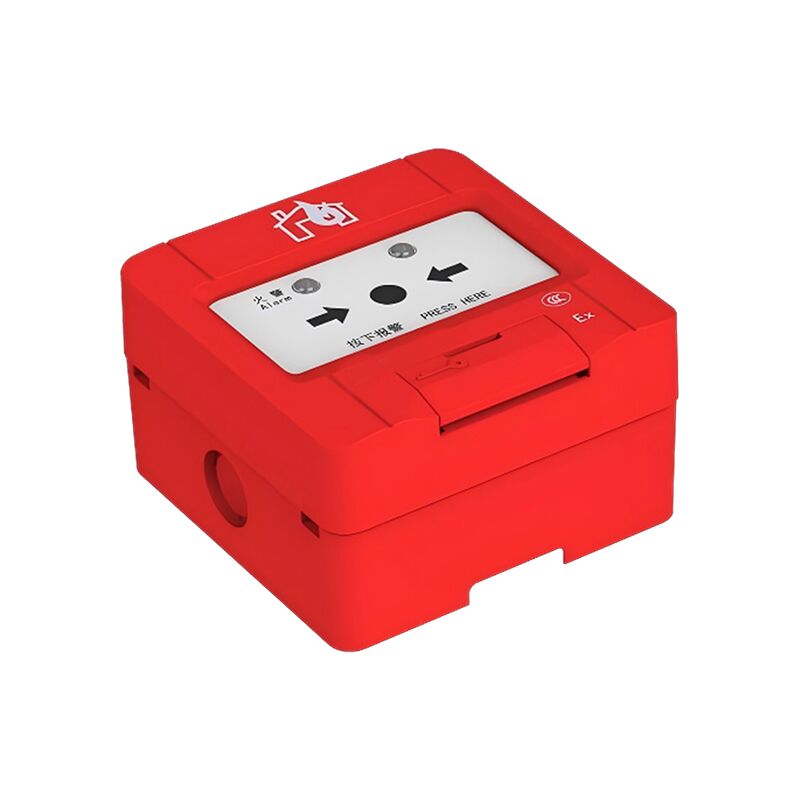

이건폭발 방지 수동 화재 호출 포인트이수동 경보 스테이션특히 연화 가스가 있는 위험 부위에 설계되었습니다. 조작 패널을 누르면 화재 신호를화재 경보 제어판이 제품은 Ex ib IIC T6 Gb 표시를 가진 본질적으로 안전한 폭발 방지 디자인을 채택하고 있으며, IIA, IIB, IIC 클래스 T1-T6 연화 가스를 포함하는 1 및 2 구역 위험 구역에 적합합니다.마이크로프로세서와 양극화되지 않은 2버스 기술로 만들어졌습니다., 전송 거리는 최대 1000 미터까지 도달 할 수 있습니다. 그것은 원활하게 컨트롤러와 연결 할 수 있습니다. 화학 공장, 석유 시설,주유소, 그리고 비슷한 장소.

적용되는 장소

이 제품은 다음과 같은 상업 및 산업 시설에서 널리 사용됩니다.

• 석유화학산업: 정유소, 화학 공장, 석유 저장소, 주유소, 주유소

• 가스 시설: 천연가스 발전소, LPG 발전소, 가스 압력 조절 발전소

• 산업 시설: 스프레이 페인트 작업실, 인쇄 작업실, 리?? 배터리 생산 작업실

• 위험물류 저장소: 화학물질 창고, 연화성 물질 보관장

• 실험실: 화학 실험실, 연구기관의 위험물질 보관장

• 상업 지원 분야: 지하 주차장, 보일러실, 가연 가스 위험이 있는 전기실



  주요 장점

  1내부적으로 안전 폭발 방지 인증

  이 제품은 국가 폭발 방지 전기 제품 품질 감독 및 시험 센터 (CQST) 의 엄격한 검사를 통과했으며 Ex ib IIC T6 Gb 표시가 있습니다.IIA를 포함하는 폭발성 환경에 적합합니다., IIB, IIC 클래스 T1-T6 연화 가스. 본질적으로 안전한 설계는 안전 장벽과 연결되어야하며, 위험 영역에서 장애가 발생하더라도폭발 가스를 발화시킬 수 있을 정도로 불꽃이나 높은 온도를 생성하지 않습니다.석유화학 시설과 같은 고위험 장소의 안정적인 안전 보장.

  2마이크로프로세서 제어 안정적인 성능

  고성능 마이크로프로세서와 SMT 표면 장착 기술을 사용하여 구성 요소는 좋은 일관성과 높은 신뢰성을 가지고 있습니다.지능형 알고리즘은 버튼 활성화 상태를 정확하게 식별합니다., 거짓 경보를 피합니다. 전자 주소화는 1 ~ 200 포인트의 주소 범위를 가진 전용 인코더로 현장 프로그래밍을 허용합니다.엔지니어링 시공 및 후속 유지보수를 촉진.

  3비극화 2버스 장거리 통신

  양극화되지 않은 두 버스 기술을 채택하여 대기 전류는 ≤0.3mA, 경보 전류는 ≤1mA이며, 극히 낮은 전력 소비를 달성합니다. 통신 거리는 최대 1000 미터까지 도달 할 수 있습니다.대규모 산업구역의 커버리지를 지원합니다.비 양극화된 버스 설계는 배선 과정에서 양극성 구별의 필요성을 제거하여 설치 어려움과 노동 비용을 크게 줄입니다.

  4플러그인 구조 간편 유지보수

  버튼 바디는 플러그인 구조 디자인을 채택합니다. 설치 중에 암호화된 바디를 기본에 삽입하고 자동 탭 스크루로 고정하십시오.해체 및 유지보수 는 동일 한 간단 하고 신속 합니다조작 패널은 누르면 특별한 키로 재설정되어야 하며, 무단 작동을 방지하고 시스템 관리 보안을 보장합니다.

  5명확한 표시 쉬운 상태 인정

  이 패널에는 적색 화재 경보 표시등이 있습니다. 정상적인 모니터링 상태에서 순간적으로 깜박이고 활성화되면 적색으로 변합니다. 상태 표시는 명확하고 직관적입니다.가벼운 산업환경에서도, 버튼의 작동 상태와 경보 상태를 쉽게 식별 할 수 있습니다.

  ---

  폭발 방지 안전 지침

  이 제품은 본질적으로 안전한 폭발 방지 장치입니다. 사용 중에 다음 요구 사항을 엄격히 준수해야합니다.

  • 폭발 방지 인증서를 받은 안전 장벽과 함께 사용해야 합니다.

  • 안전 장벽 입력 장치의 긍정 및 부정 단말은 역동화되어서는 안 됩니다.

  • 동일한 회로에서 여러 안전 장벽이 사용되면 입력 끝에서 병렬로 연결되어야 합니다. 캐스카드 연결은 금지됩니다.

  • 폭발성 환경에서는 건조한 천으로 장치 하우스를 결코 지르지 마십시오.

  • 청소 를 위해, 가스 누출 이 없는 잘 환기 되는 공간 에서 수행 하고, 긁힌 습한 천 으로 지워라

  • 이 제품은 일회용 장치입니다. 손상되면 수리 할 수 없습니다.

  ---

  기술 사양







  매개 변수	사양
  작동 전압	DC 18-28V (안전 장벽을 통해)
  대기 전류	≤0.3mA (24V)
  경보 전류	≤1mA (24V)
  폭발 방지 표시	Ex ib IIC T6 Gb
  표기 방법	전자 코드
  주소 범위	1~200
  표시등	대기 상태: 순간적으로 깜박이는 것; 경보: 고정된 빨간색
  배선 방법	양버스, 극지화되지 않은
  송신 거리는	≤1000m (전도체의 가로 가로 가로 ≥1.0mm2)
  작동 온도	-10°C ~ +55°C
  저장 온도	-30°C ~ +75°C
  상대 습도	≤95% (40±2°C)
  크기	90mm × 90mm × 52mm
  무게	170g
  장착 구멍 거리	60mm (50mm와 호환)
  추천된 와이어	RVS 2×1.5mm2 트위스트 페어

  ---

  상업적 응용 가치

  위험 한 곳 에서 안전 을 보장 하라: 본질적으로 안전한 폭발 방지 설계는 석유화학 및 가스 시설과 같은 위험 지역에서의 화재 보호 요구 사항을 충족시켜 폭발 위험을 효과적으로 예방합니다.

  거짓 경보 손실 을 줄이십시오: 마이크로프로세서 지능형 인식은 버튼 활성화를 정확하게 식별하여 잘못된 경보로 인한 생산 중단 및 불필요한 대피를 줄입니다.

  건설 비용 절감: 비극화 된 두 버스 설계는 배선 프로세스를 단순화하여 케이블 및 노동 비용을 절감합니다. 장거리 통신 능력은 릴레이 장비의 필요성을 감소시킵니다.

  효율적 관리: 특수 키 리셋은 무단 조작을 방지합니다. 플러그인 구조는 유지 관리를 촉진합니다. 명확한 표시등 상태는 운영 어려움을 줄입니다.

  ---

  설치 및 사용 지침

  1. 배선 요구 사항: RVS 2×1.5mm2 굽은 쌍을 사용, 루프 저항 ≤20Ω

  2. 주소 설정: 설치 전에 전용 인코더를 사용하여 주소 코드 (1-200) 를 입력

  3. 기본 설치: 미리 내장 박스 또는 확장 볼트를 사용하여 벽에 기지를 고정, 장착 구멍 거리는 60mm

  4. 배선 방법: 루프 버스 L1과 L2를 터미널 1과 2에 연결합니다. 극성 요구 사항은 없습니다.

  5. 체 설치: 배선 검사 후, 기저에 코딩 버튼 몸을 삽입하고 자율 탭 나사로 고정

  6. 리셋 동작: 경보 후, 운영 패널은 특수 키를 사용하여 재설정해야합니다.

  ---

  주의 사항

  • 안전 장벽과 함께 사용해야 합니다. 컨트롤러 버스에 직접 연결하지 마십시오.

  • 안전 장벽 매개 변수 일치는 Uo≤Ui, Io≤Ii, Po≤Pi 원칙을 준수해야합니다.

  • 폭발성 환경에서는 장치를 해체하거나 지워서는 안 됩니다.

  • 이 제품은 일회용 장치입니다. 손상되면 수리 할 수 없습니다.

  • 설치는 GB3836.15-2010 규정에 따라 전문가가 수행해야합니다
