제품 세부 정보
원래 장소: 광저우, 중국
브랜드 이름: Xingjin Fire Equipment
인증: TUV/SGS/ISO
모델 번호: SFG
지불 및 배송 조건
최소 주문 수량: 5 세트 시스템
가격: negotiable
포장 세부 사항: 버블 백 또는 종이와 합판 아웃터 박스
배달 시간: 지불 또는 L / C를 받은 후 15-20 일
지불 조건: T/T, L/C
공급 능력: 30000 세트 시스템
부채형: |
축 흐름 발사 연기 배기 팬 |
사용자 정의 지원: |
OEM, ODM |
장착형: |
덕트팬 |
보증: |
2년 |
칼날재: |
알루미늄 |
설치: |
수직, 수평, 교수형 |
최대 작업 온도: |
280C |
힘: |
0.18~7.5KW |
속도: |
450-1450R/분 |
모델사양: |
3.0f; 3.5s; 3.5f; 4.5s ... |
색상: |
빨간색; 녹색; 맞춤형 색상 |
부채형: |
축 흐름 발사 연기 배기 팬 |
사용자 정의 지원: |
OEM, ODM |
장착형: |
덕트팬 |
보증: |
2년 |
칼날재: |
알루미늄 |
설치: |
수직, 수평, 교수형 |
최대 작업 온도: |
280C |
힘: |
0.18~7.5KW |
속도: |
450-1450R/분 |
모델사양: |
3.0f; 3.5s; 3.5f; 4.5s ... |
색상: |
빨간색; 녹색; 맞춤형 색상 |

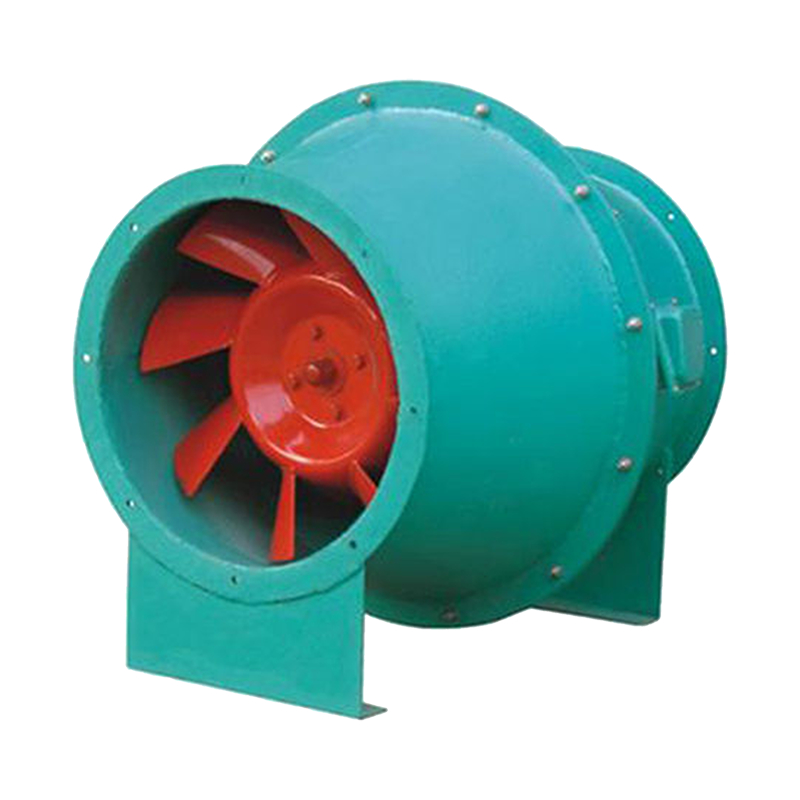

SFG형 사류 화재 연기 배출 팬
제품 소개:
사류 팬은 주로 임펠러, 케이싱, 흡입구, 배출 가이드 베인 및 모터로 구성됩니다. 혼합류 팬이라고도 하는 사류 팬은 축류 팬과 원심 팬의 중간입니다. 사류 팬의 임펠러는 공기에 원심력과 축 방향 운동을 모두 가하여 케이싱 내에서 축 방향과 원심력의 혼합을 생성합니다.
구조적 특징:
1. 드럼형 구조, 자오선 가속 방법과 "준삼차원" 흐름 이론을 사용하여 설계된 혼합류 팬은 원추형 휠 구조를 채택합니다. 작은 입구 및 출구 특성은 기류의 유속을 가속화하고 높은 압력 계수를 갖습니다. 풍압 계수는 축류 팬보다 높고 유량 계수는 원심 팬보다 큽니다.
2. 45° 경사 임펠러 설계, 비틀린 날개 모양의 블레이드, 공기 흡입구에 수집기 또는 아크 소음기를 추가하면 풍량이 25000m³/h에 달하고 풍압이 1000Pa를 초과할 수 있습니다. 기존 팬에 비해 에너지를 30% 절약하고 소음을 15데시벨 줄입니다.
3. 두꺼운 브래킷, 튼튼하고 내구성이 뛰어나 변형이 쉽지 않으며, 작동 중 모터에서 발생하는 진동을 줄여 팬이 계속 안정적으로 작동하고 소음을 줄입니다.
4. 고온 내성 구리 모터, 운반 가스 온도는 -20℃ ~ 80℃, 100mg/m³입니다.
적용 범위:
산업 및 광업 기업, 호텔, 체육관과 같은 민간 건물의 환기 및 에어컨 프로젝트 및 기타 산업 분야의 환기 및 공기 교환에 널리 사용됩니다. 저압 팬을 교체하고, 투자 및 비율을 절약하며, 설계를 단순화하고 설치를 용이하게 합니다.
제품 매개변수 및 크기 표:
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SFG형 사류 화재 팬 외관 및 설치 치수 다이어그램 | |||||||||||
| |
|||||||||||
|
모델 (NO) |
φD1 | ΦD2 | φD3 | φD | L1 | L2 | L3 | L4 | H | 4-0 d1 | n- d2 |
| 3 | 300 | 340 | 380 | 500 | 450 | 386 | 250 | 200 | 260 | 4-φ10.5 | 6-Φ10 |
| 3.5 | 350 | 400 | 440 | 580 | 520 | 442 | 280 | 230 | 300 | 4-φ10.5 | 8-φ10 |
| 4 | 400 | 440 | 480 | 650 | 600 | 506 | 350 | 300 | 340 | 4-φ12.5 | 8-φ12 |
| 4.5 | 450 | 490 | 530 | 720 | 670 | 580 | 350 | 300 | 370 | 4-φ12.5 | 8-φ12 |
| 5 | 500 | 550 | 600 | 800 | 750 | 650 | 500 | 420 | 410 | 4-φ12.5 | 12-φ12 |
| 6 | 600 | 650 | 700 | 950 | 900 | 800 | 600 | 520 | 490 | 4-φ16.5 | 12-φ12 |
| 7 | 700 | 750 | 800 | 1100 | 1100 | 940 | 700 | 620 | 560 | 4-Φ16.5 | 16-φ12 |
| 8 | 800 | 850 | 900 | 1230 | 1200 | 1090 | 800 | 720 | 640 | 4-φ16.5 | 16-φ12 |
포장 및 배송:
제품 포장:
이 연기 배출 팬 제품은 안전한 배송을 위해 신중하게 포장됩니다. 각 팬은 보호 재료로 안전하게 포장되어 배송 중 손상을 방지하기 위해 튼튼한 판지 상자에 넣습니다.
배송:
당사는 모든 연기 배출 팬 주문에 대해 빠르고 안정적인 배송을 제공합니다. 주문이 확인되면 당사 팀에서 신속하게 처리하여 적시에 배송합니다. 패키지의 배송 상태를 모니터링할 수 있도록 추적 번호를 받게 됩니다.
FAQ:
Q: 다른 유형의 팬이 있습니까?
A: 축류, 사류 및 원심 팬을 포함하되 이에 국한되지 않는 화재 방지 제품에 대한 다양한 팬을 보유하고 있습니다.
Q: 공장에 대한 완전한 환기 시스템을 설계할 수 있습니까?
A: 예, 공장의 크기와 면적을 제공하면 전문 디자이너가 우수한 조언을 제공합니다.
Q: OEM을 수행하고 자체 브랜드를 구축할 수 있습니까?
A: 예, OEM 및 ODM 서비스를 제공할 수 있으며 제품에 자체 브랜드를 구축할 수도 있습니다.
Q: 특정 외관, 블레이드 및 스프레이 페인트로 팬을 생산할 수 있습니까?
A: 예, 당사는 제조업체이자 무역 회사입니다. 자체 공장이 있으며 귀하의 상담을 환영합니다.
